1.2.1 Synoptique général de la NEP

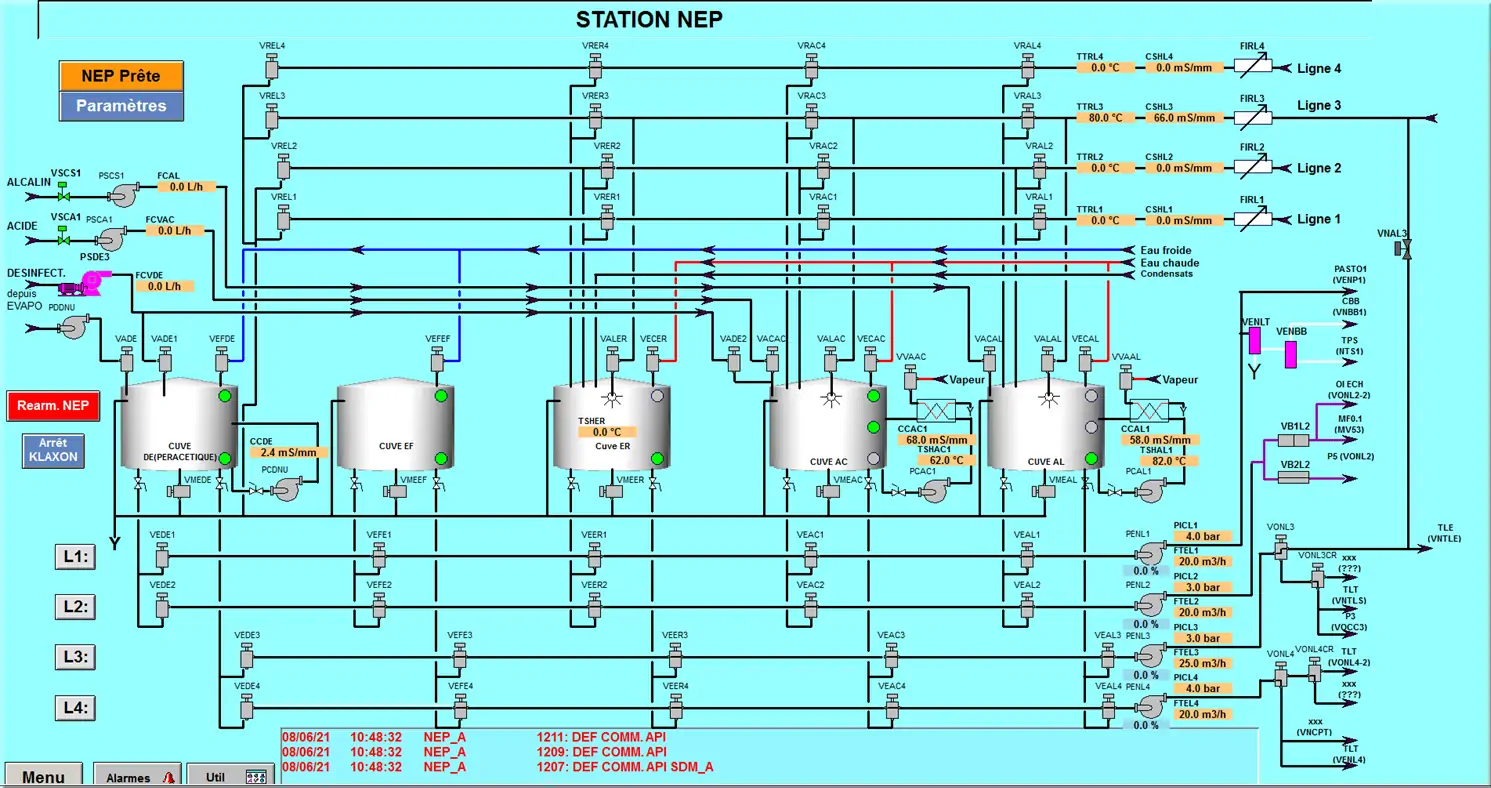

Figure 1 : station NEP

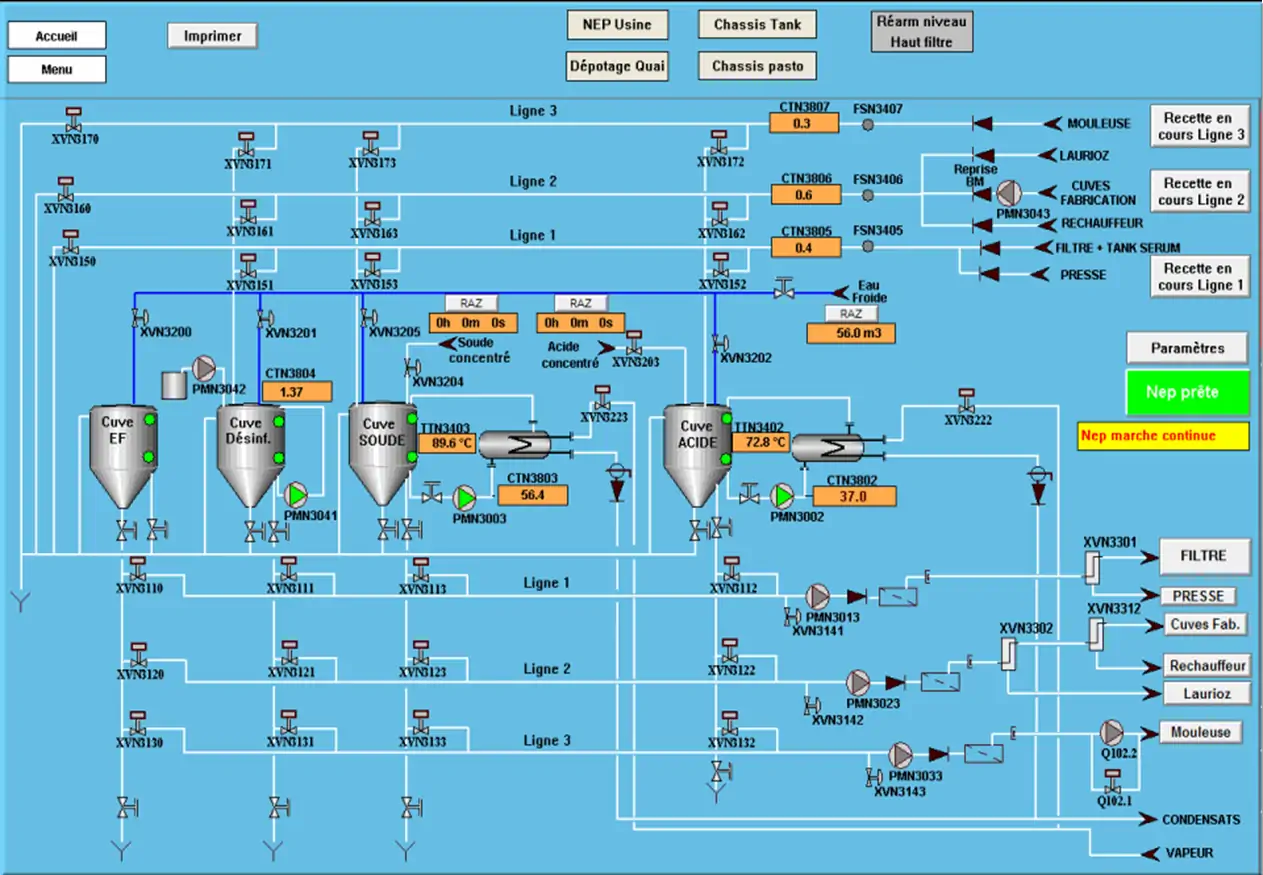

Figure 2 : NEP usine

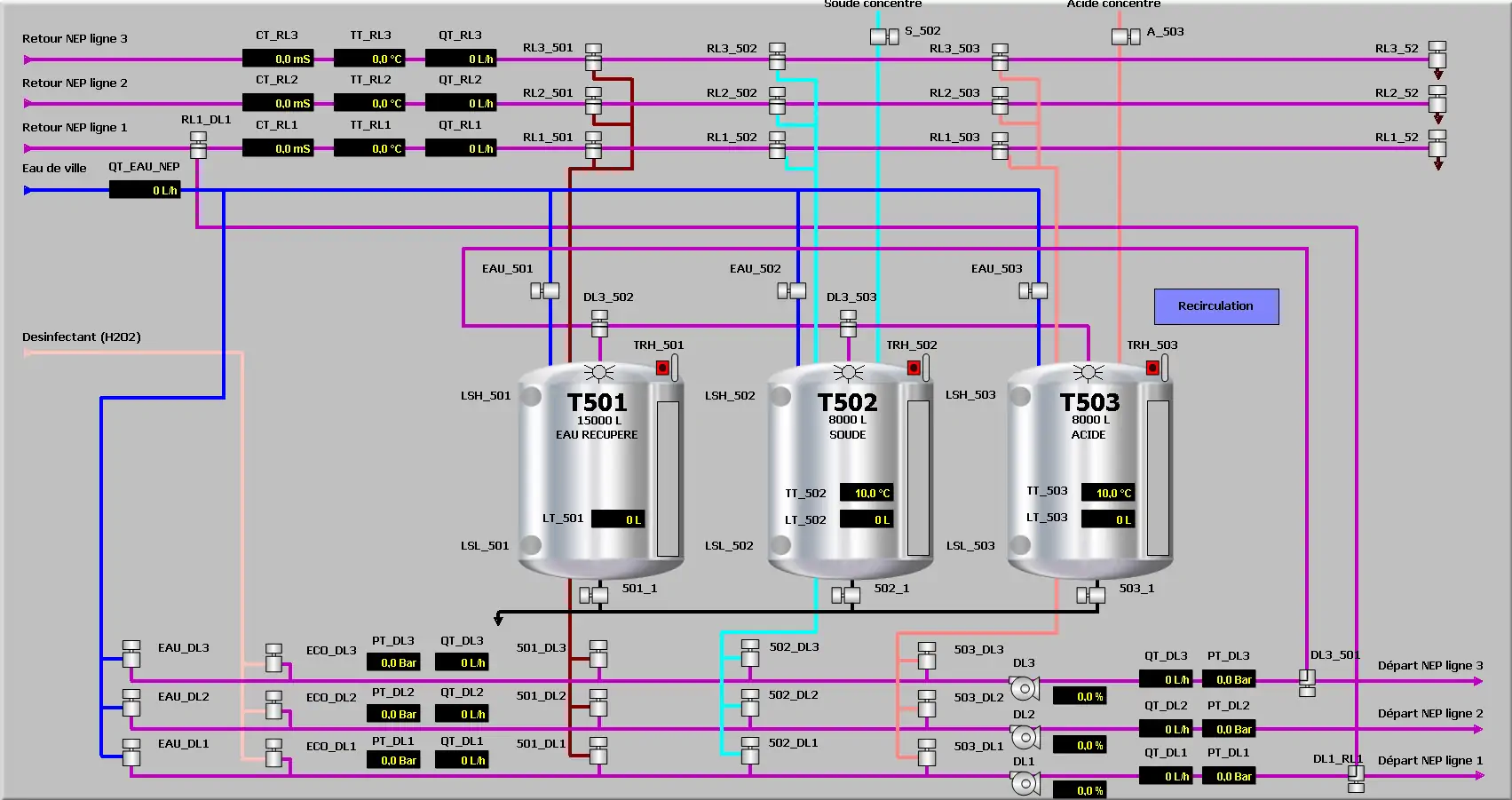

Figure 3 : cuves ER, soude, acide

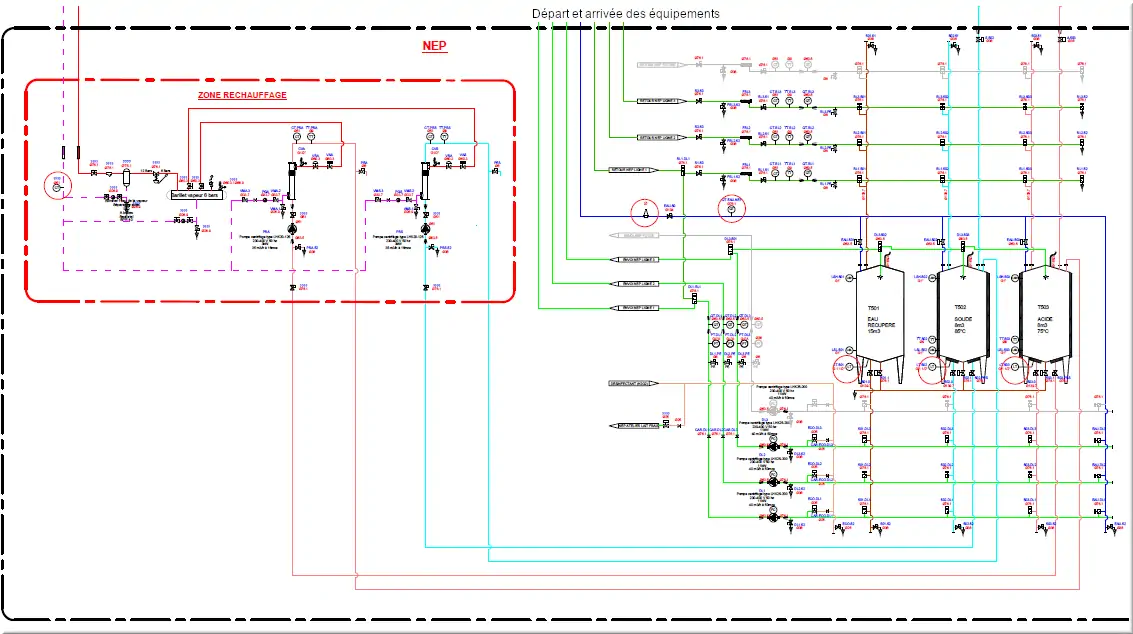

Figure 4 : Départ et arrivée des équipements
1.2.2 Signalisation
Signalisation visuelle des organes

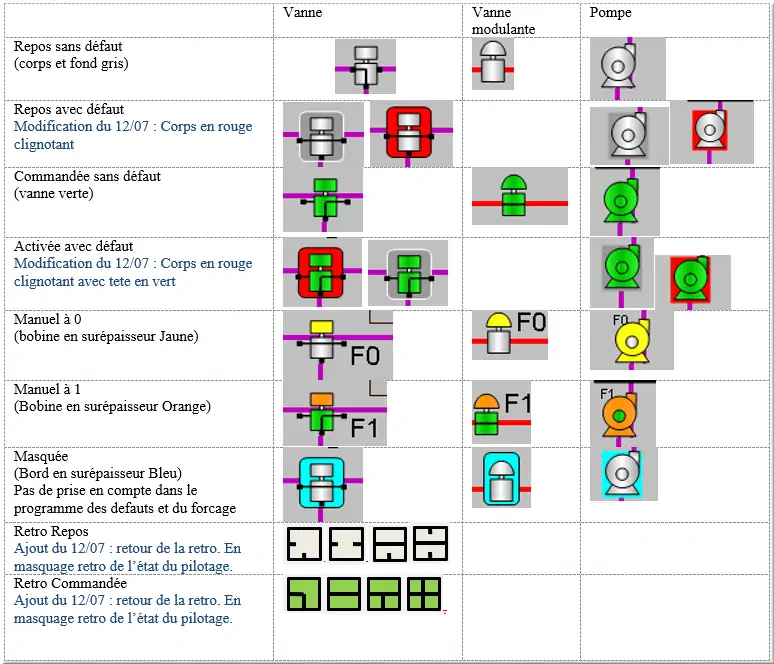

Figure 5 : icônes des organes

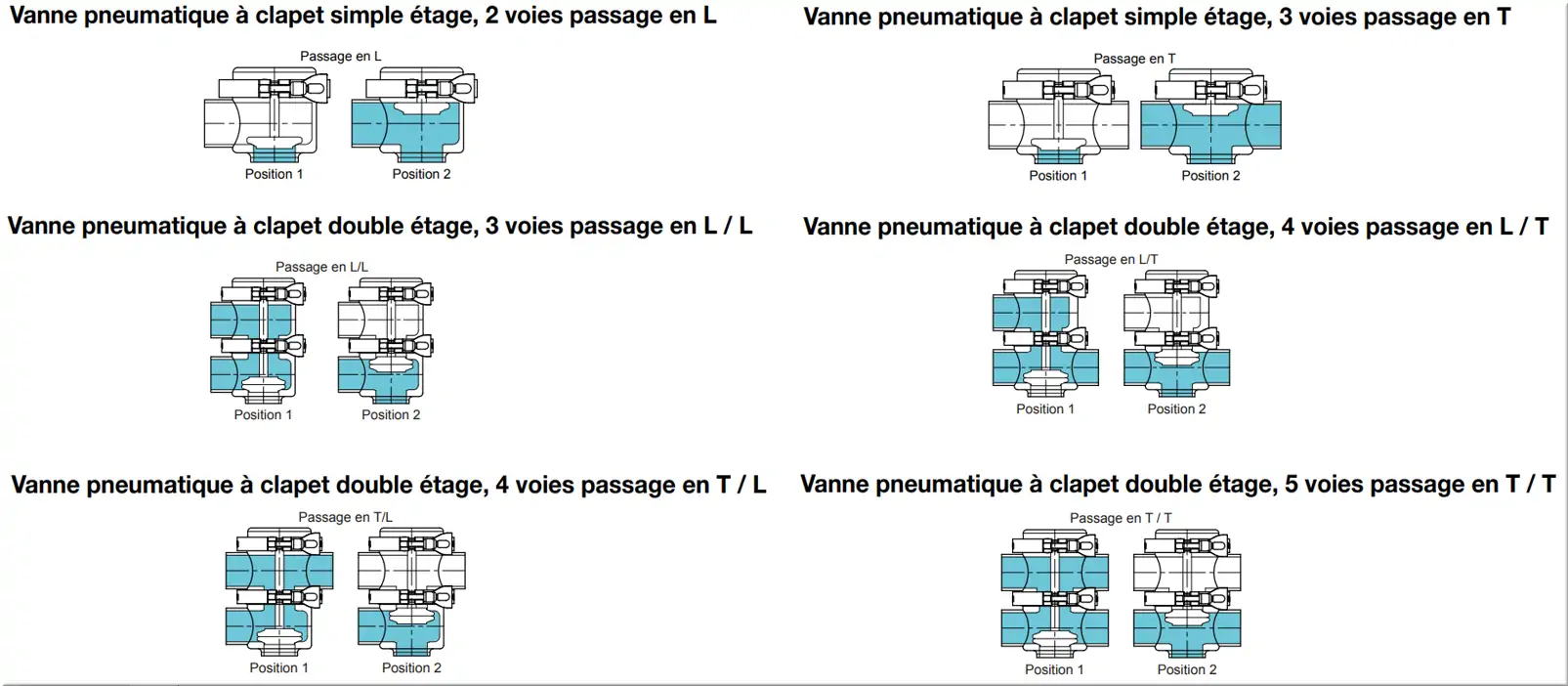

Gamme de vannes
Figure 6 : Vanne pneumatique

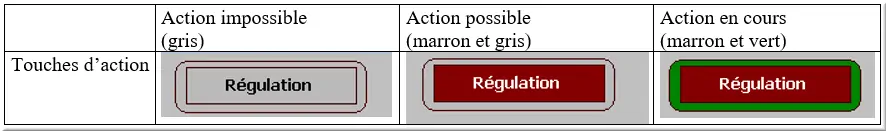

Signalisation des touches d’action
Chaque action, de type lavage, remplissage, etc., est représentée de la manière suivante :
Figure 7 : icônes des touches d’action
Signalisation visuelle des contacts

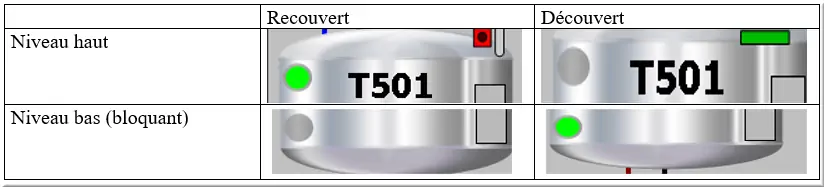

Niveaux
Chaque niveau TOR est signalé vert dans un état actif et gris dans un état repos.
Figure 8 : état du niveau TOR

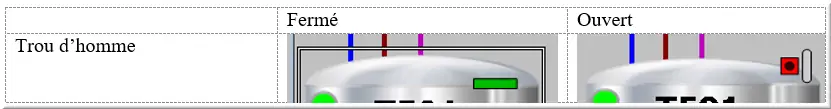

Trou d’homme
Figure 9 : trou d’homme dans la cuve
La gestion du niveaux Analogique avec son Bargraphe et sa valeur
Figure 10 : bargraphe BALE1 Régul niveau
1.2.3 Gestion des paramètres

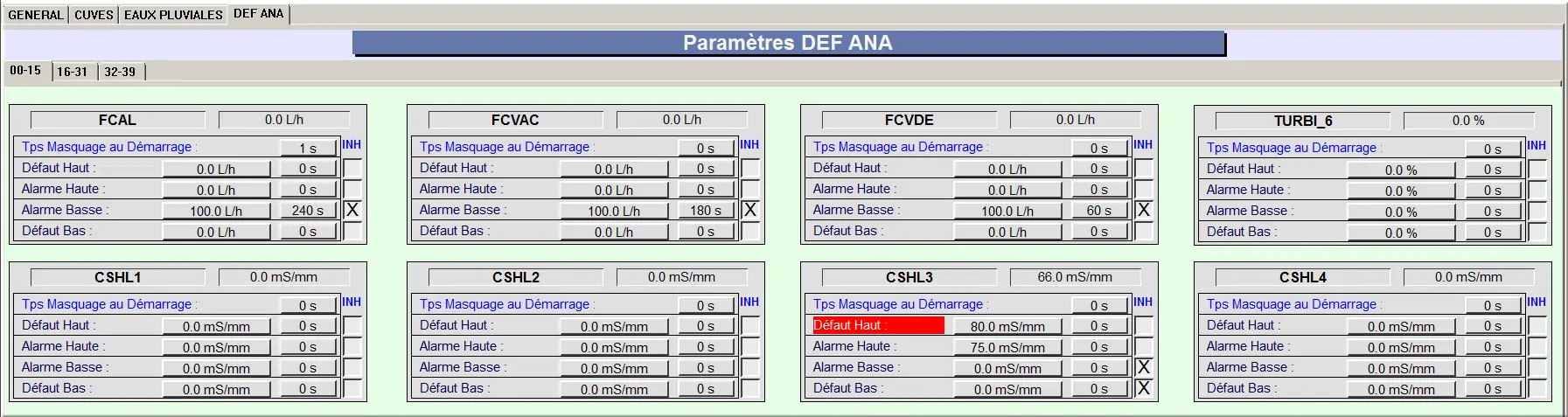

Paramètres Supervision
Il est possible de configurer les différents paramètres des défauts analogiques avec une page similaire à celle-ci.
Figure 11 : Paramètres DEF ANA
Paramètres recettes
Chaque lavage peut être suivi sur une page de recette en cours correspondant à chaque groupe. Cette page permet l’affichage des paramètres, du temps de consigne et du temps en cours.
Gestion par LINA :

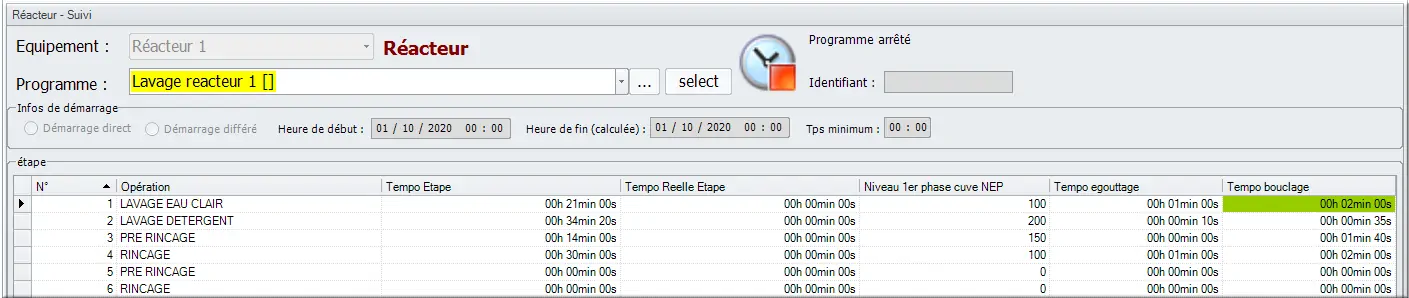

Figure 12 : Pop-up de lancement de recette
Chaque équipement possède des recettes de lavage qui lui sont propres. Il est également possible d’attribuer des recettes aux différents type d’équipement présents sur l’installation. On retrouvera les différentes phases qui composent la recette globale ainsi que leurs temps qui leurs sont attitrés.
